大径・厚肉・高剛性パイプを1台でこなすために。ベンダーに求められる5つの技術要件と、BLM GROUPの最新機「E-TURN63」を解説します。
太いパイプや丸棒を曲げる――言葉にすればシンプルですが、これは想像以上に難しい加工です。径が太く、肉厚で、硬い材料になるほど、装置には大きな推力と曲げトルク、そして高い剛性が求められます。
大径パイプ対応のベンダーは、強い力を生み出すだけでなく、マンドレル（コア）・スライド・クランプの動きを連携させ、パイプにかかる力や材料の変形を最適に制御します。本記事では、その難しさの正体と、求められる技術要件をひも解いていきます。
Contents
- そもそも「大径」とは何を意味するのか？
- 大径パイプで「左右曲げ」が必要になるケース
- 大径対応ベンダーに求められる5つの技術要件
- BLM GROUPのソリューション「E-TURN63」
そもそも「大径」とは何を意味するのか？
曲げ対象となるパイプの径が大きくなるほど、装置に求められる技術的なハードルも上がります。フレームにはより高い剛性と強度が必要になり、パイプの搬送・支持機構も、材料の変形を考慮した設計が欠かせません。
そのため大径パイプや厚肉材、丸棒の加工では、右曲げまたは左曲げの単方向ベンダーが選ばれることもあります。強力な曲げトルクにより、最大150mm程度の大径パイプにも対応可能です。こうした設備は、油圧・構造部品、産業車両や農業機械のフレーム、造船・エネルギー、そして高強度・高剛性材料を扱う航空宇宙分野などで活躍しています。
一般的に、大径パイプの製品は形状が比較的シンプルで短尺なため、左右どちらか一方向の曲げ機能だけでも十分なケースが多くあります。
大径パイプで「左右曲げ」が必要になるケース
一方で、工程内での左右曲げが必要になる場面もあります。最大63mm程度の比較的大径のパイプ、小径でも曲げ負荷が大きい高強度材、そして複雑形状のパイプなどがその代表です。
単方向ベンダー と 左右曲げベンダー
| 単方向（右 or 左） | 左右曲げ | |
|---|---|---|
| 向くパイプ | 最大150mm・形状シンプル・短尺 | 最大63mm・高強度材・複雑形状 |
| 代表用途 | 油圧・構造部品、造船・エネルギー | トーションバー、溶接レス配管 |
左右曲げの代表例がトーションバーです。安全性・強度の観点から一体成形が必要で、単一設備での高精度・高再現性の加工が求められます。小径でも肉厚が大きく、材料の降伏強度も高いため、非常に大きな曲げ力が必要になります。
なぜ「一体曲げ（溶接レス）」が重要なのか
左右曲げ対応のCNCパイプベンダーは、受託加工業者（ジョブショップ）や、水処理・製薬・石油化学といった分野でも重宝されます。これらの分野では、継ぎ目をつくらない一体曲げによる「溶接レス化」がとても重要です。
溶接部は、強度的な弱点になりやすく、流体抵抗を増やし、腐食のリスクも高くなりがち。だからこそ、曲げだけで形をつくれる技術に価値があるのです。
大径対応ベンダーに求められる5つの技術要件
大径・厚肉・高強度材に対応する左右曲げベンダーには、一般的な小径用の機械とは大きく異なる、専用の技術仕様が求められます。
01
高トルクに対応するコンパクトな曲げヘッド
トルクが大きいほど、ヘッドはコンパクトであるほど有利。加工できる形状の自由度（干渉回避）に直結します。両立は難しく、経験豊富なメーカーだけが実現できる領域です。
02
左右独立構造の曲げヘッド
左右のヘッドを独立してロックできることで、左右で異なる曲げ半径（CLR）を設定でき、1サイクル内の加工バリエーションが増加。つくれる製品の幅が大きく広がります。
03
高い推力
可変半径曲げ（可変R曲げ）では、キャリッジの推力が加工の主役。径が大きいほど必要な推力は増し、曲げ中に推力を精密制御できることが品質の安定につながります。
04
フレームの剛性・堅牢性
トーションバーや高強度材の加工では、装置に大きな負荷がかかります。高剛性フレームと高負荷に耐えるヘッド機構が不可欠で、長期的な信頼性にも直結します。
05
生産の柔軟性
段取り変更の速さが重要。とくに受託加工では多品種少量や業界ごとの仕様変更への対応が求められます。専用ソフトが伸び（エロンゲーション）やスプリングバックを自動補正し、条件変更時も安定した品質を確保します。
BLM GROUPのソリューション「E-TURN63」

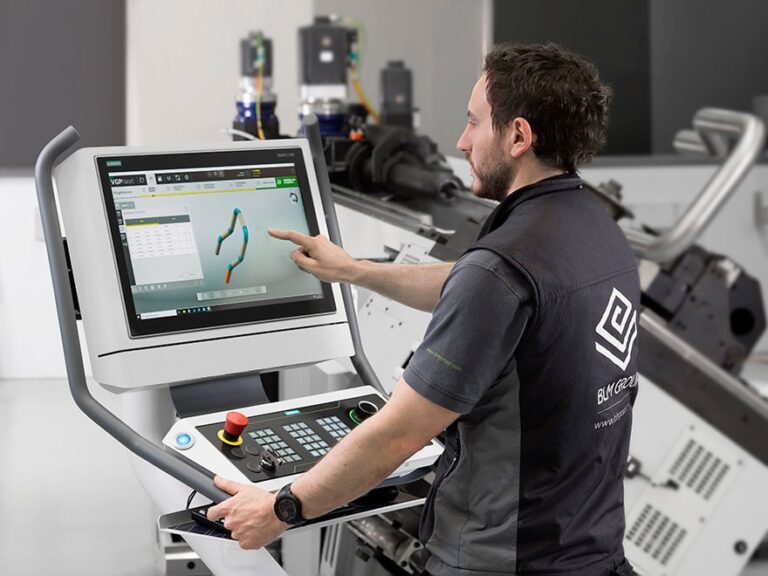

BLM GROUPのパイプベンダーは、プログラミングソフト「VGPNext」を採用しています。材料特性データをもとに曲げ挙動を高精度に予測し、初品から狙いどおりの形状を実現します。

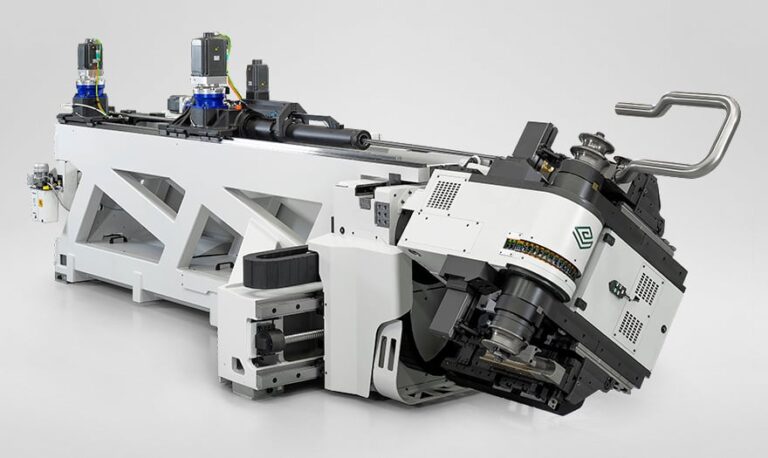

最新機「E-TURN63」の特長
― 高剛性設計
― 高トルク性能
― 高い汎用性
― インプロセス左右曲げに最適
高剛性・高トルク・高い汎用性を兼ね備えたE-TURN63は、大径・厚肉・高剛性パイプの工程内左右曲げに最適なソリューションです。
まとめ
太いパイプの左右曲げが難しいのは、大きな力と高い剛性、そして繊細な制御を同時に求められるからです。コンパクトな高トルクヘッド、左右独立構造、高推力、堅牢なフレーム、そして柔軟な生産性――この5つを高いレベルで満たすことが、大径対応ベンダーの条件になります。
難しい加工ほど、設備の実力差がはっきり出る。だからこそ、技術要件を満たした一台を選ぶことが重要です。
